Linksys WRT1900AC Serial Port

⚠️ Disclaimer / Advertencia

DO AT YOUR OWN RISK. I am not responsible for any damage or loss that you incur following the instructions or procedure explained below.

HÁGALO BAJO SU PROPIA RESPONSABILIDAD. No soy responsable por ningún daño o pérdida que pueda ocurrir al seguir las instrucciones o procedimientos explicados a continuación.

What do you need to login in serial mode to WRT1900AC?

Material necesario para acceder al modo serial del WRT1900AC:

Required Materials / Material Requerido

  • Your PC or laptop running Windows or Linux with free USB or serial port Tu PC o portátil con Windows o Linux con puerto USB o serial libre

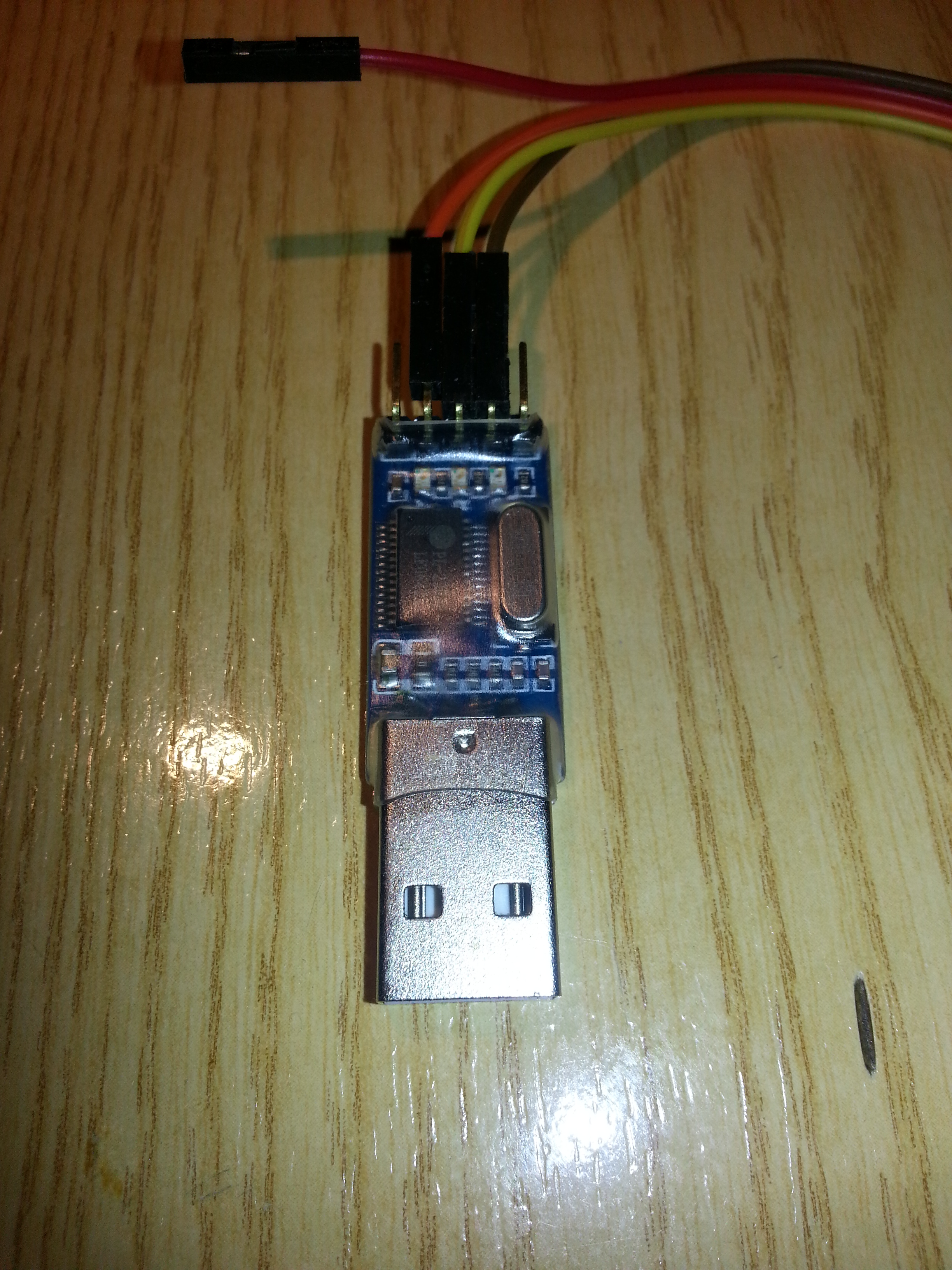

  • One serial to TTL USB or serial to TTL adapter Adaptador serial a TTL USB o serial a TTL Ver imagen
  • Putty software utility Utilidad de software Putty

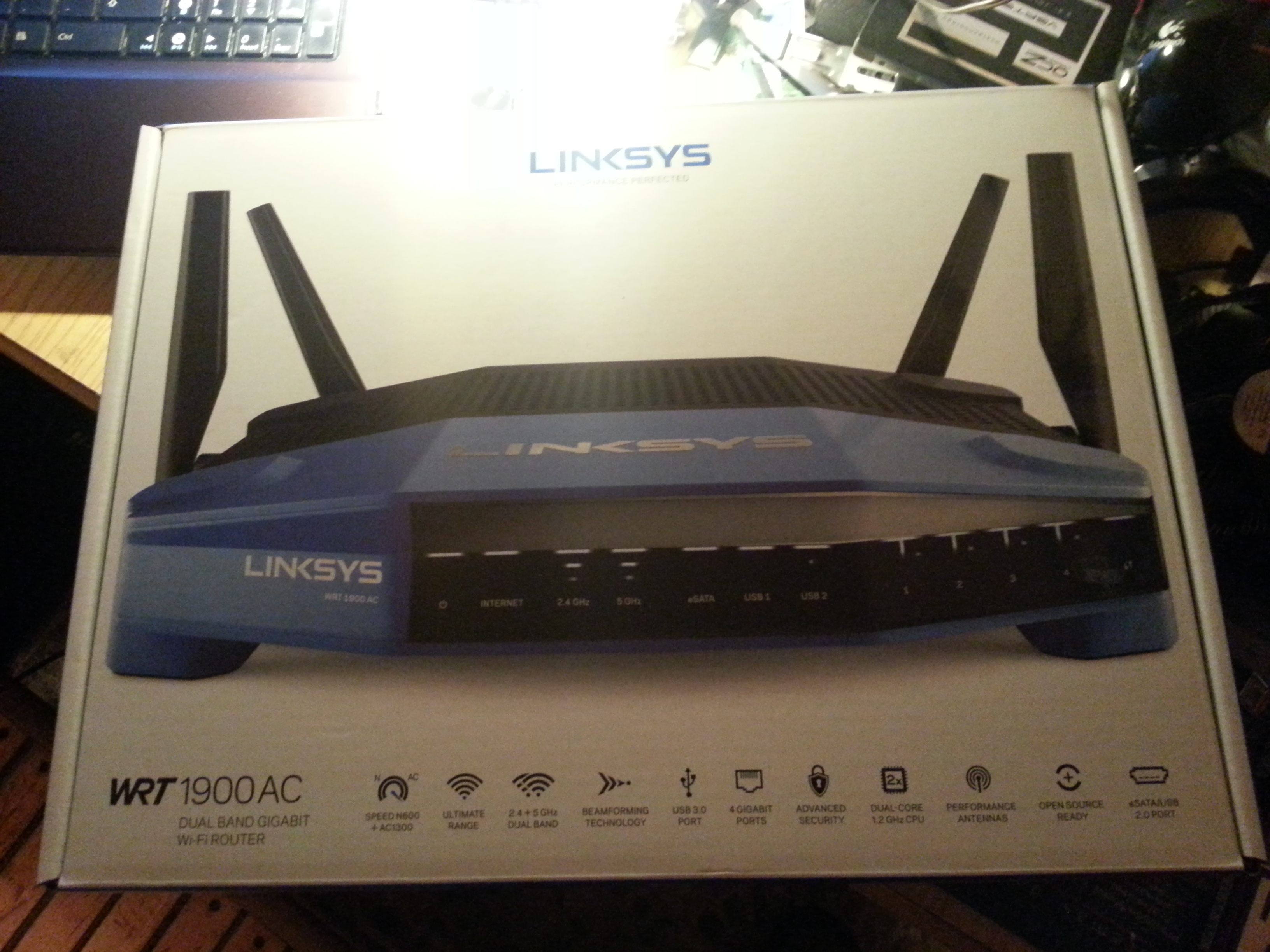

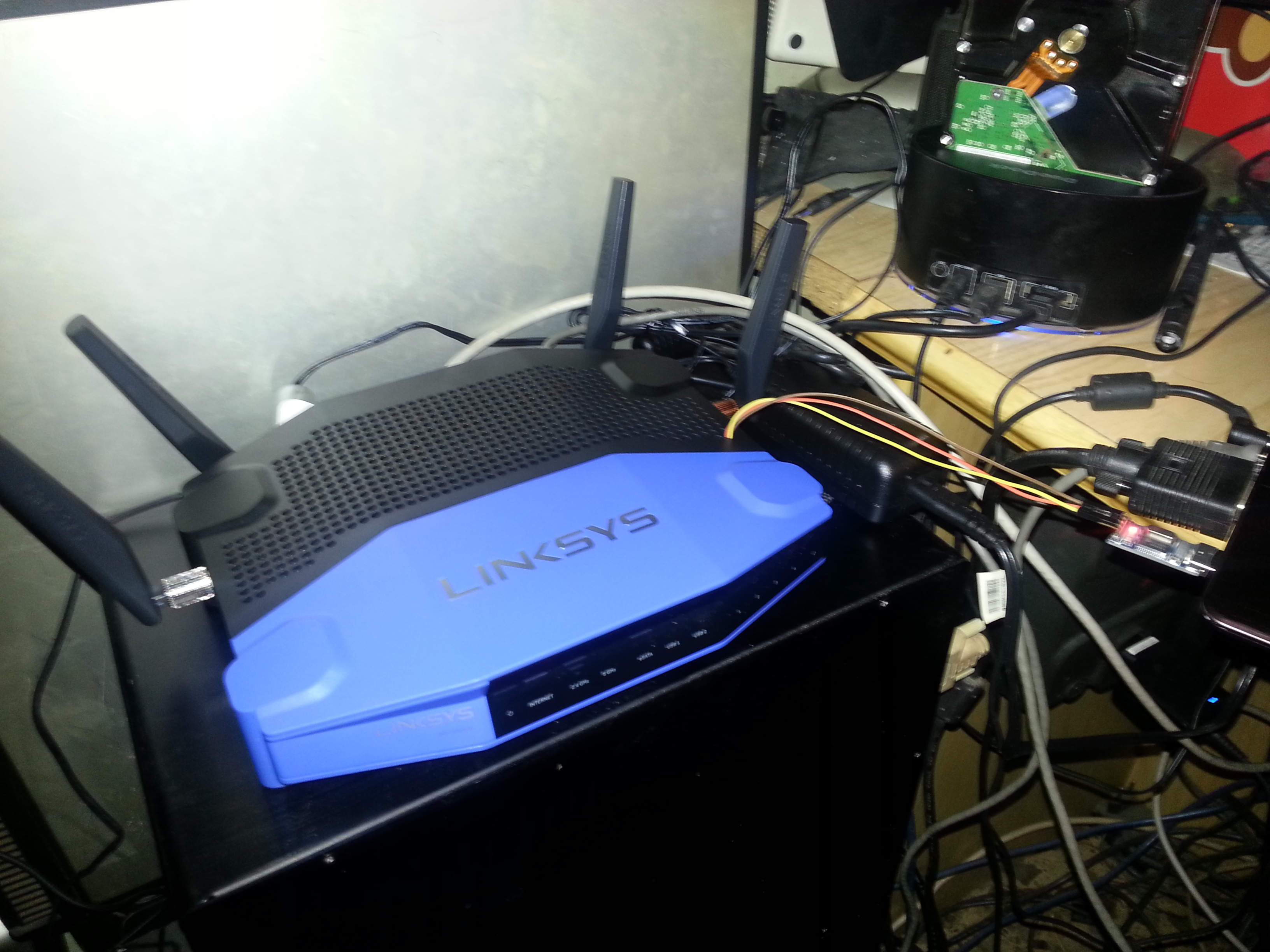

  • The router Linksys WRT1900AC El router Linksys WRT1900AC
    Ver router Otra vista
  • Philips screwdriver, medium size Destornillador Philips, tamaño medio

Step by Step Procedure / Procedimiento Paso a Paso

1

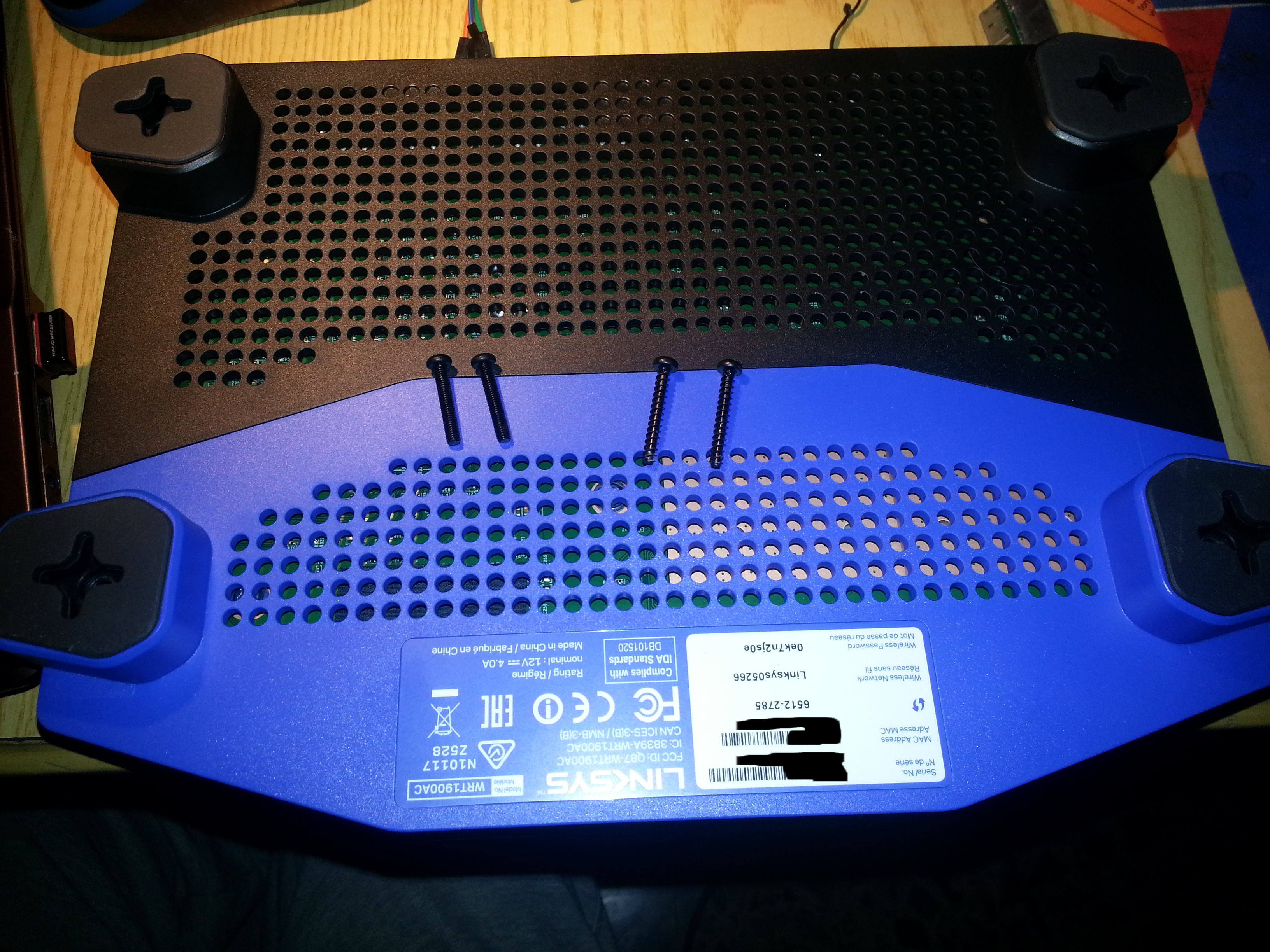

Unscrew the four bottom screws

Retire los cuatro tornillos inferiores

Ver imagen del fondo
2

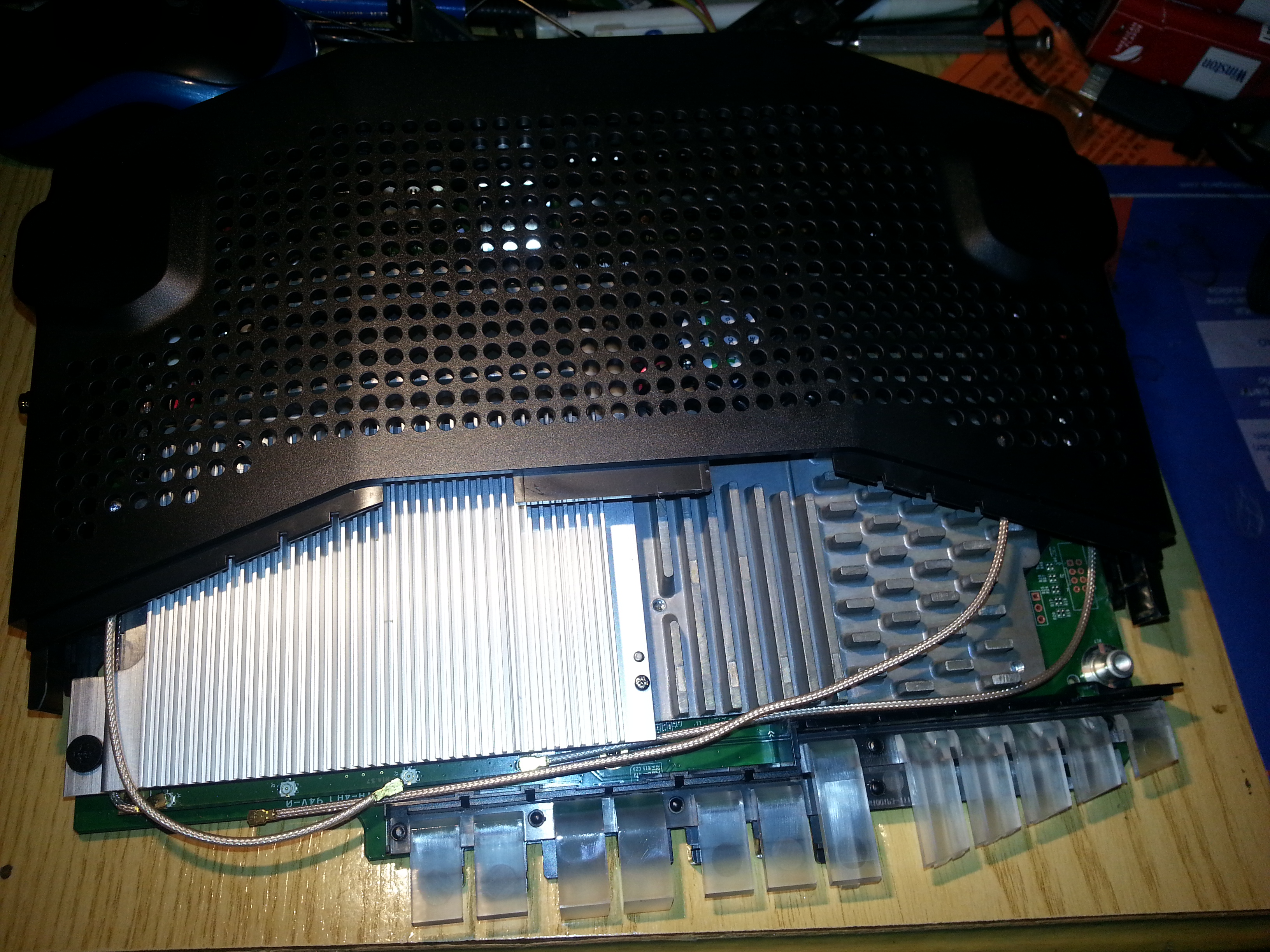

Pull the Blue Cover towards you

Tire de la cubierta azul hacia usted

Ver cubierta azul retirada
3

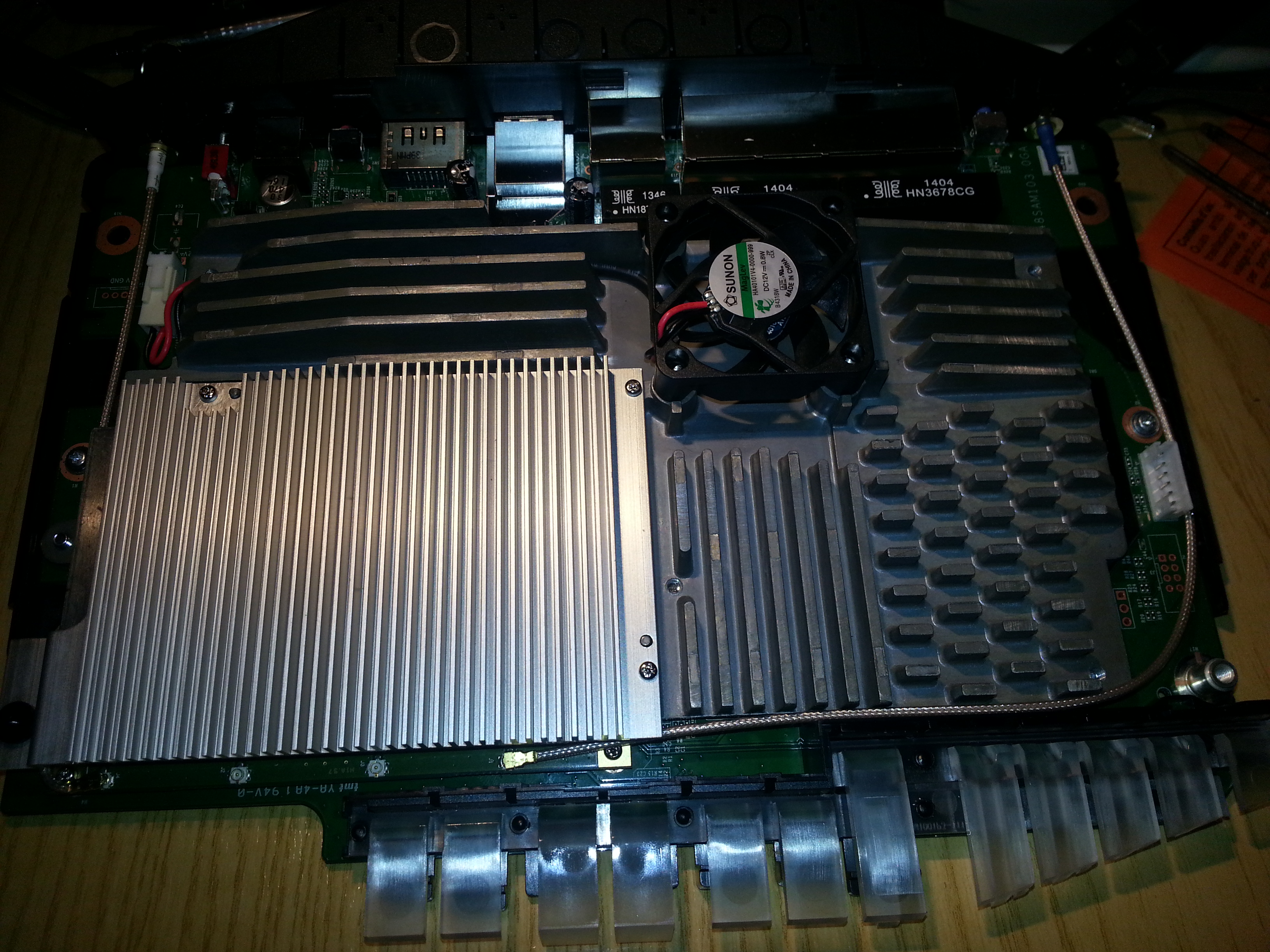

Dismount the upper middle black cover

Desmonte la cubierta negra superior central

Ver cubierta negra retirada
4

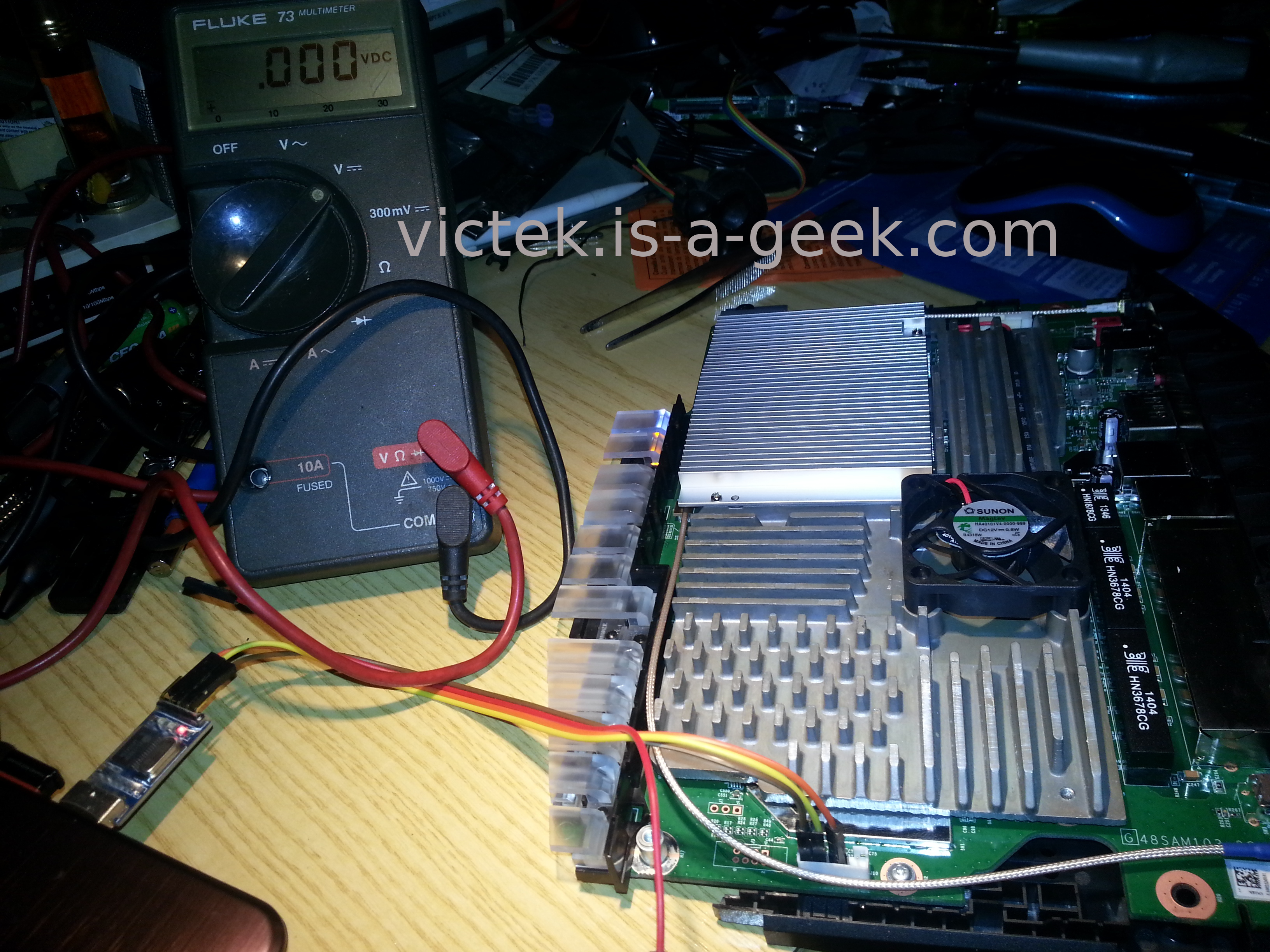

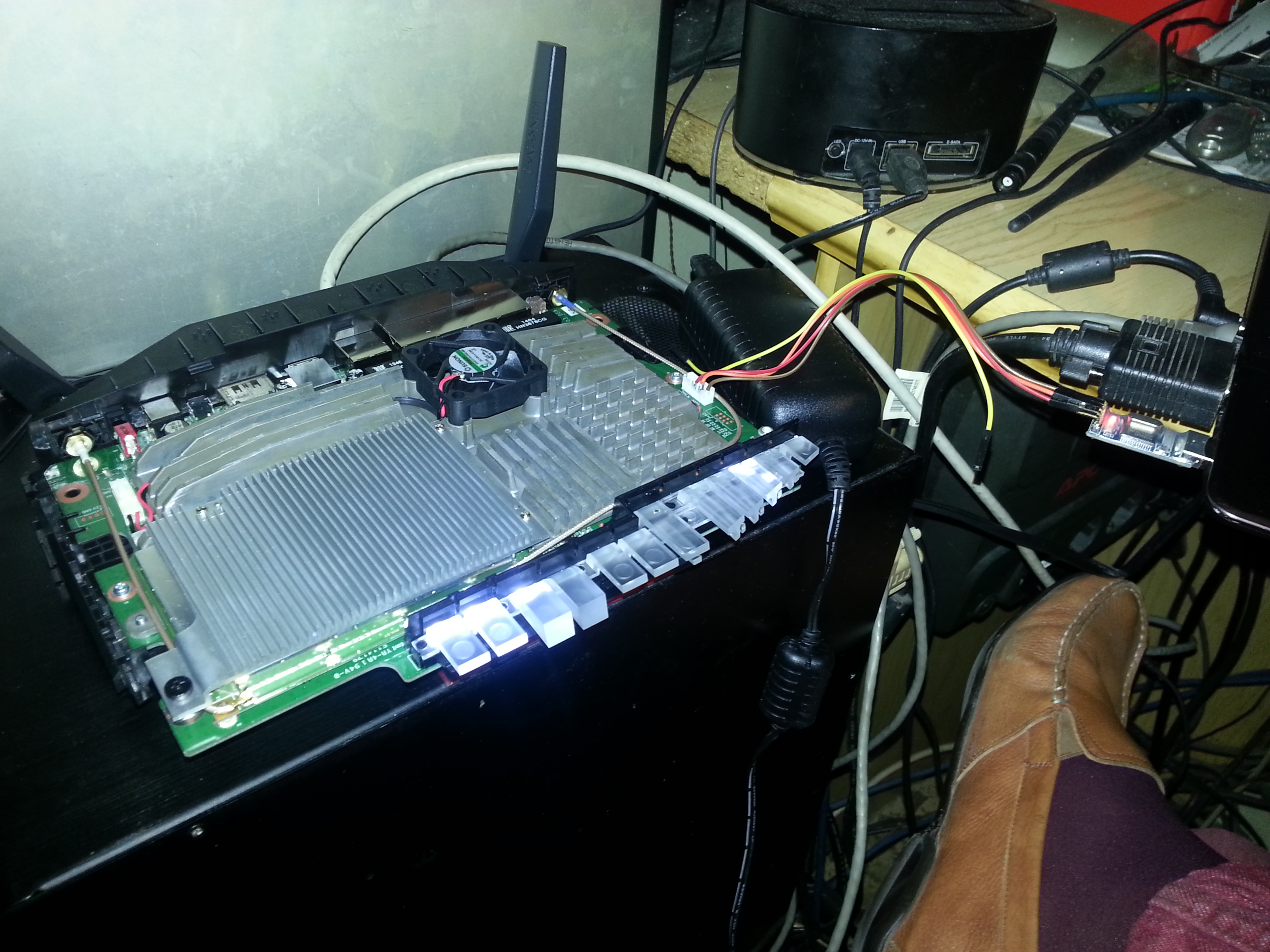

Connect USB to TTL adapter

Conecte el adaptador USB a TTL

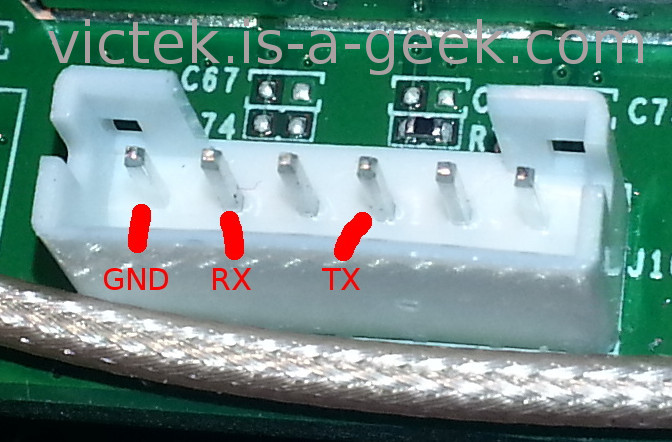

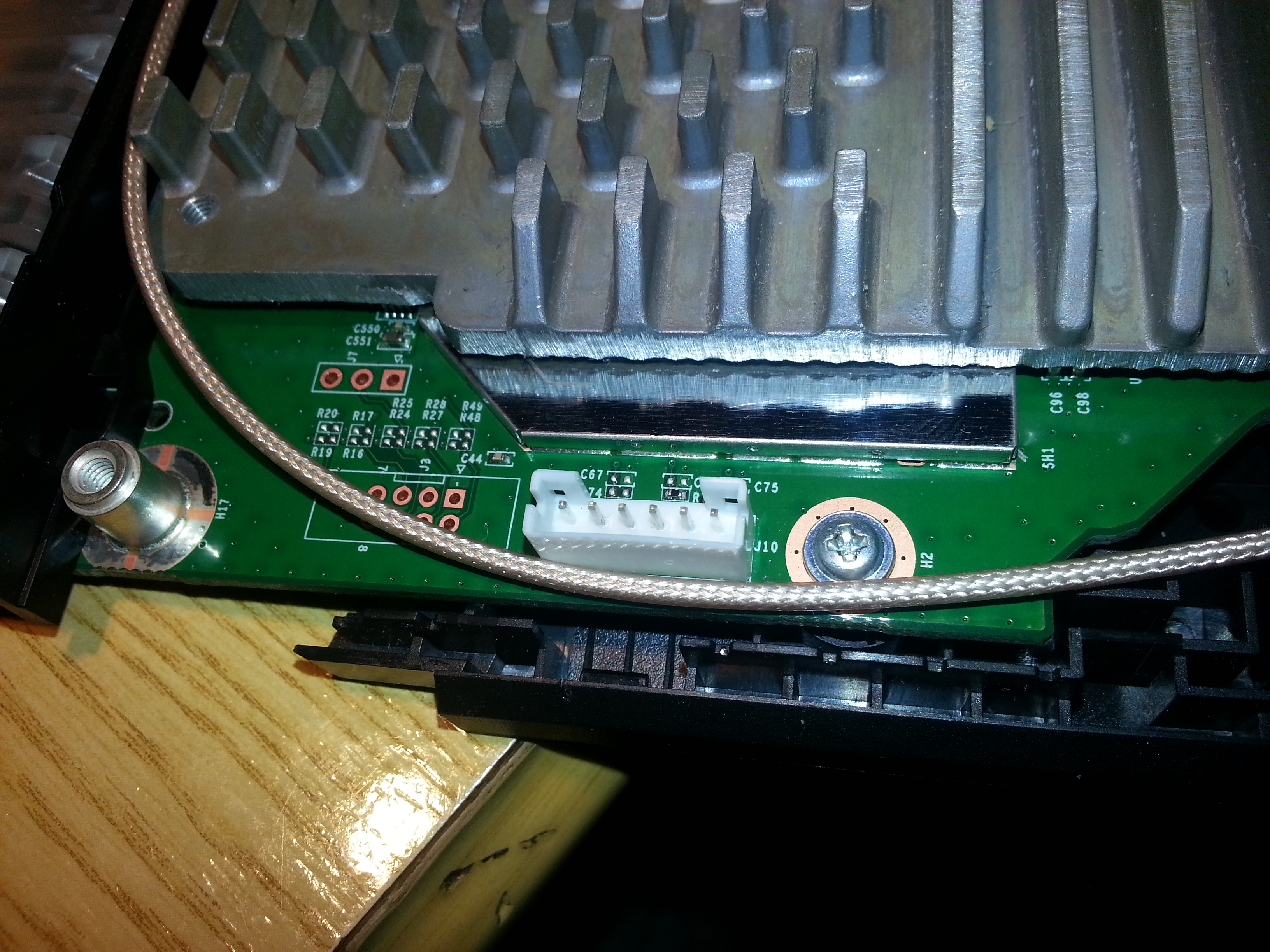

Connect USB to TTL adapter to your PC and the cables to the white left side connector

Conecte el adaptador USB a TTL a su PC y los cables al conector blanco del lado izquierdo

Paso 1 Paso 2 Paso 3 Paso 4
5

Power ON and Connect with Putty

Encienda y conecte con Putty

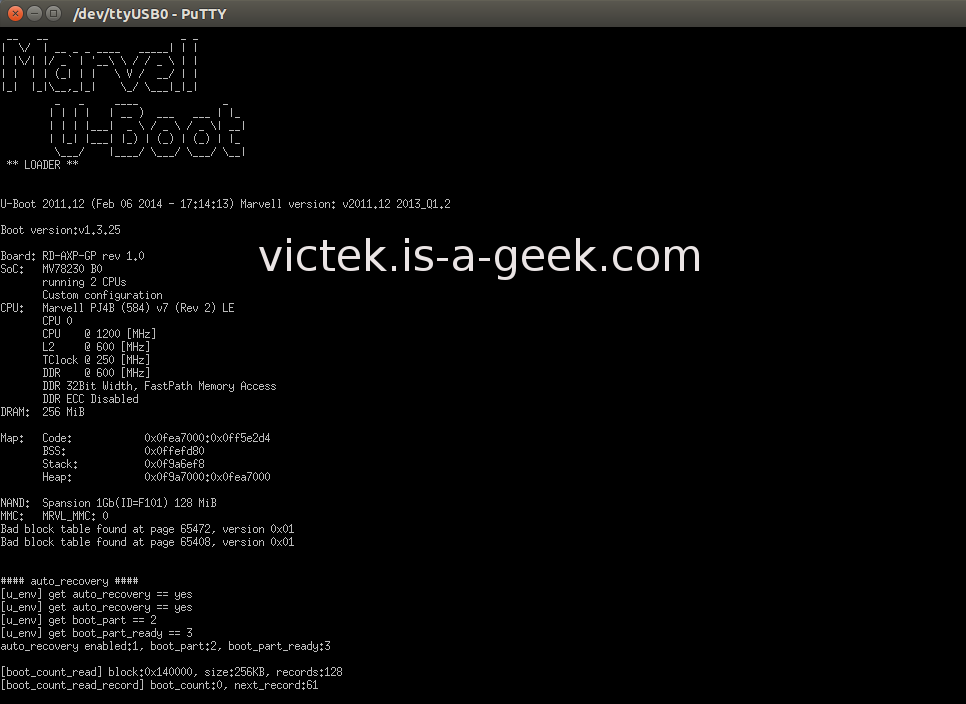

Power ON the router. Run Putty with settings 115200 baud, serial and you're connected to the router.

Encienda el router. Ejecute Putty con configuración 115200 baudios, serial y estará conectado al router.

Configuración Putty Conexión establecida

Additional Notes / Notas Adicionales

This procedure is essential for firmware development and debugging on the Linksys WRT1900AC platform.

Este procedimiento es esencial para el desarrollo y depuración de firmware en la plataforma Linksys WRT1900AC.

The serial connection allows direct access to the router's bootloader and system console.

La conexión serial permite acceso directo al bootloader del router y a la consola del sistema.
